GOUVERNAIL RETRACTABLE
 |
|

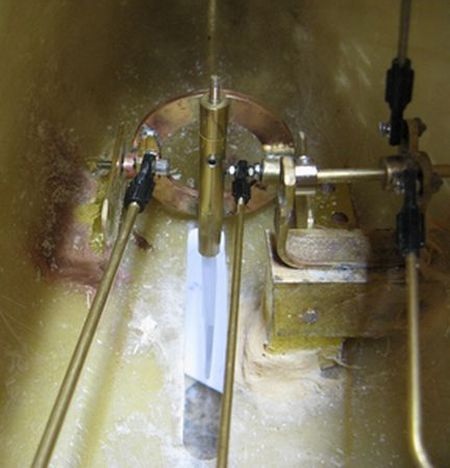

Evidemment cela ne fait pas trop maquette alors ce gouvernail doit être le plus discret possible. C'est pour cela qu'il est transparent et escamotable. |
 |
 |
| Le gouvernail ne doit être actionné que lorsqu'il est déployé. Seulement son servo de commande est branché en parallèle avec le servo de direction arrière. Nous avons résolu le problème avec un fail save et un micro rupteur qui coupe le signal reçu par le fail-save depuis le récepteur. Pour nos jeunes modélistes : Un fail save c'est un petit circuit que l'on intercale entre le récepteur et un servo. En fonctionnement normal le récepteur envoie la commande au servo. Si la réception est coupée alors le fail save envoie un ordre défini au servo. Le servo prend alors une position bien définie que l'on peut régler au moyen d'un potentiomètre situé sur le fail-save. Nous avons donc mis un interrupteur sur le fil du signal reçu par le fail save. Cet inter est actionné par une butée mise sur la tringle de commande de la descente du gouvernail. Lorsque le gouvernail est déployé l'inter coupe le signal. Le fail-save envoie alors l'ordre au servo de direction de se mettre en position ( tout droit ) |
||
 |
|
|
