AGOSTA périscope retractable

  PERISCOPE

Nous avons copié le système utilisé par notre copain Guy sur son CURIE. ( visible ici )

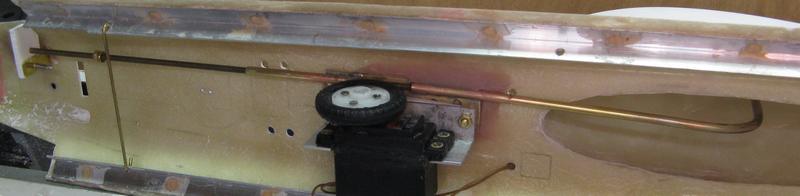

L'entraînement du mouvement s'effectue par friction d'une roue en caoutchouc sur une tige filetée. Arrivé en butée la roue patine, cela permet de se passer d'interrupteurs de fin de course
La tige filetée est reliée au moyen d'un flexible au periscope.
Un servo défectueux débarrassé de son électronique fait office de moteur. C'est un pneu de Meccano qui servira de galet d'entraînement.
Le mécanisme devant fonctionner dans l'eau, le servo est rendu étanche. Les trois parties constituant le boîtier du servo sont collées. Les têtes de vis sont recouvertes de colle. Un joint torique est abondamment graissé et compressé entre le boîtier et la flasque de la roue.


Cette petite vidéo montre le fonctionnement de notre bricolage.


Si ce montage fonctionne bien à l'atelier, il n'a pas encore été testé dans l'eau. Il y a de fortes chances que nous devrons apporter quelques réglages ou quelques modifications. La réponse vous sera donnée quand nous aurons la possibilité de faire évoluer notre Agosta.
