Sortie de commande étanche

Bas de page



Une solution parmi d'autres pour faire des sorties de commandes étanches.
Notre Balao et un de nos Gémini sont équipés de la sorte. Nous utilisons de la tige filetée de 6mm, un écrou de 6mm, un bout de tôle de laiton, un joint torique de 2mm de diamètre, une tige laiton de 2mm et une chape à rotule.


Le matériel
La tige filetée est percée à 2mm
La tôle de laiton est brasée sur l'écrou.

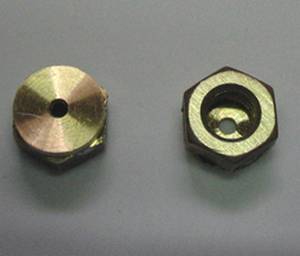

La tôle en laiton est rectifiée et percée à 2mm
Au nomment du montage nous mettrons un peu de graisse

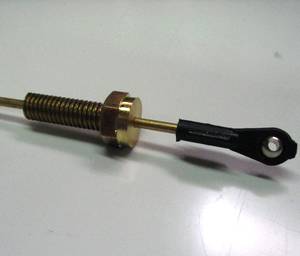

La sortie de commande est terminée.

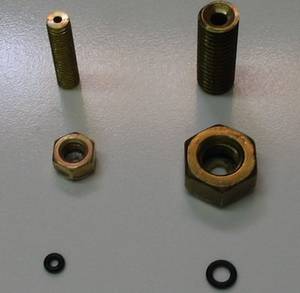

Voici un autre exemple avec une tige de 4mm un écrou et une tige filetée de 10mm. Ici même montage mais en fait la tige de 4mm n'est autre qu'un arbre d'hélice
Cote à cote une sortie de commande et une extrémité de tube d'étambot.
La commande de profondeur de notre Gémini
