Quel possesseur de tour n'a pas rêvé d'avoir un diviseur ? Le problème c'est le prix. Sans prétendre
remplacer cet outil ce bricolage peut nous être fort utile.
 Il nous faut :
.     Démonter le mandrin du tour.
.     Diviser son périmètre en parties égales.
.     Tourner une pièce qui permettra de rendre possible le montage du mandrin à la   place du porte
outil orientable tout en        autorisant sa rotation.
.      Réaliser un repère.
.      Réaliser un système pour bloquer la rotation du mandrin dans une position donnée.
sur cette photo
( à gauche ) le porte outil à été démonté.
( au centre ) la pièce d'assemblage
( à droite ) le mandrin avec ses divisions numérotées en blanc
Le diviseur est en place.
La graduAtion 0 du porte tourelle sert de
repère.
Autre utilisation.

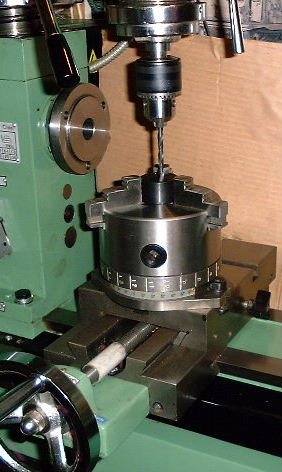

Le mandrin est remis en place.
Une perceuse est montée sur le chariot.
En blanc ce bout de plastique sert de repère.
Dans cette configuration il est indispensable de pouvoir bloquer le mandrin dans
chaque position choisie.
Posé à la place du porte outil la masse du mandrin permet de se passer de blocage de rotation pour
les petites pièces. Il est cependant préférable de le faire.
ce bricolage sans être aussi performant q'un vrai diviseur nous a tout de même permis de
confectionner des pièces d'un moteur à vapeur
Encore une fois prudence débranchez le tour avant toute action.
Dans le N28 de BATEAU MODELE vous trouverez un article
de Pierre PERREU qui propose un plateau diviseur
