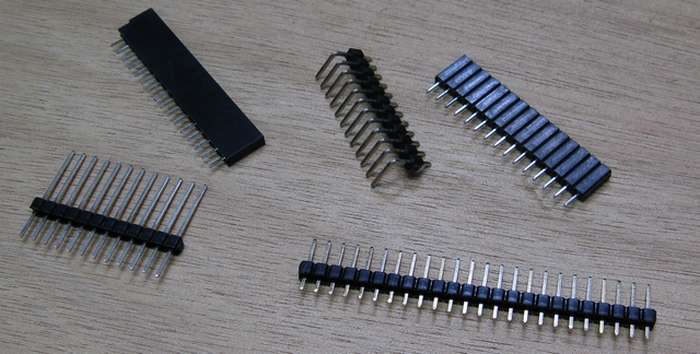

Divers types de barrettes sécables pour circuit imprimé peuvent convenir. Il est cependant impératif de n'utiliser que des modèles dont l'espacement entre les contacts est de 2.54mm.


Changeur de genre.

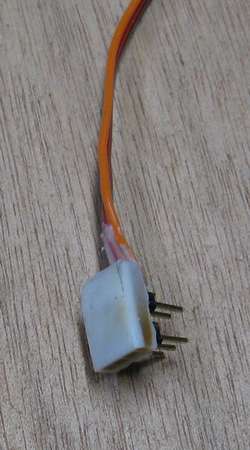

Un bout de PVC ( en blanc ) est coller sur barrette male à wapper.
Pour finir un bout de gaine thermo est ajouté.




Ce changeur de genre est constitué de deux portions de barrette male coudée.
Elles sont soudées sur un petit bout de plaque d'essais au pas de 2.54mm.
Leurs basses sont emprisonnées par de la gaine thermo rétractable.

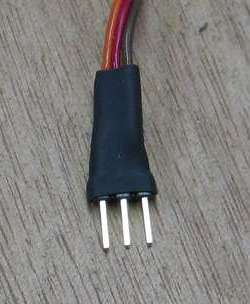

Prise mâle.
Les fils sont soudés.

Les soudures isolées.

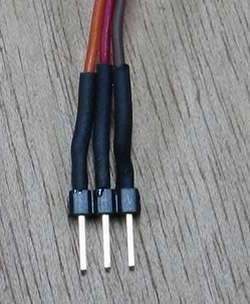

Finition avec de la gaine thermo rétractable.


Prise en Y.

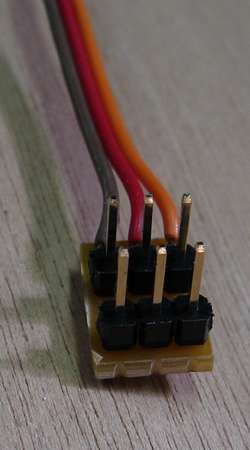

Les barrettes sont soudées sur un bout de plaque d'essai.

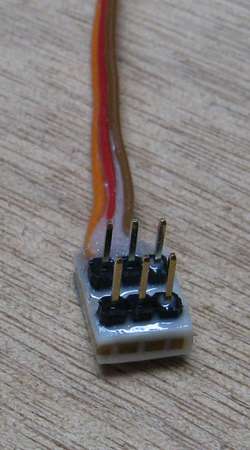

L'isolation à été réalisée en noyant l'assemble dans de la résine.


Prise femelles.
Bien entendu nous pouvons comme sur la photo ci contre faire une prise femelle. Hélas si leur écartement convient, elles sont trop épaisses et trop larges pour se connecter aux récepteurs que nous possédons. Peut être aurez-vous plus de chance que nous
Il n'en demeure pas moins qu'elles peuvent avoir une utilité pour d'autres applications.
