Il nous arrive d’avoir besoin d’un servo capable d’avoir un débattement de 180° ou plus, afin de
faire tourner un canon à eau par exemple. La solution souvent utilisée consiste à utiliser des
engrenages (le plus grand sur le servo, le plus petit sur notre canon)
Ici nous allons faire le montage inverse (le plus petit pignon sur le servo, le plus grand sur la
fonction)
Conséquences
. La force sera multipliée par le rapport de nos pignons
. La vitesse de déplacement sera divisée par ce rapport
. L’angle de rotation sera lui aussi divisé d’autant
Si les deux premières conséquences peuvent avoir des avantages dans des applications bien
particulières, la dernière n’a que des inconvénients. Nous allons donc y remédier.

Démontons le servo
Faisons sauter la butée qui empêche le palonnier de tourner à 360°
Sortons le potentiomètre, sans couper aucun fils
Nous pouvons remonter le boîtier tel qu’il était sans son potentiomètre dont nous ferons passer les
fils avec ceux qui vont au récepteur.

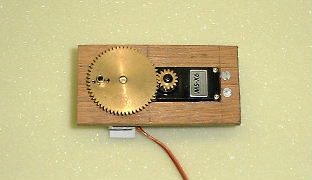

Sur une platine nous allons installer le servo, et monter les pignons.
Enfin nous montons le potentiomètre sous le gros engrenage, en rendant l’axe de l’engrenage
solidaire de l’axe de commande du potentiomètre.
REMARQUE
Le servo que nous avons utilisé et un MS-X6 bas de gamme de chez MULTIPLEX. L’avantage de ce
servo réside dans le fait que le potentiomètre ne sert pas d’axe pour la sortie du palonnier,
l’enlever ne gène en rien la mécanique.  L’utilisation d’un type différent entraînera des
modifications mécaniques

Ce montage permet donc, à partir d’un servo bas de gamme d’obtenir un puissant mécanisme dont le
déplacement sera rigoureusement identique à n’importe quel servo.
Nous pouvons l’utiliser partout où nous aurons besoin de force mais pas de vitesse.
En choisissant correctement sa démultiplication on peut s’en servir pour ralentir un mouvement (par
exemple les tourelles d’un escorteur). N’avez vous jamais vu, au bord des plans d’eau, des tourelles
folles, des grues plus rapides que l’éclair ? ? ? ?
