  Mesure du signal à la sortie d'un récepteur



Bas de page

Le signal envoyé par un émetteur radio varie en fonction des marques et des modèles. Il est donc intéressant de connaitre sa valeur afin d'ajuster le neutre et l'amplitude des servos commandés par dans nos montages à base d'ATtiny. Nous vous proposons ici un petit programme (sous deux versions) nous permettant de mesurer ce signal en fonction du déplacement du manche radio.
ATTENTION : Ce sketch ne fonctionne pas avec les ATtiny. Il ne peut fonctionner qu'avec une carte Arduino.





Marche à suivre

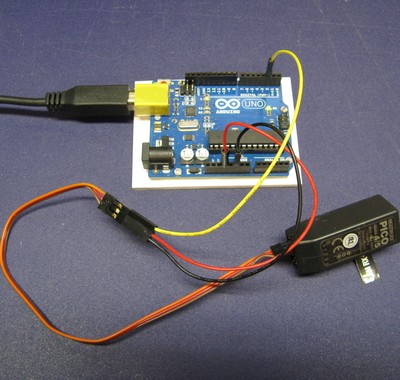

* Relier la carte Arduino Uno au port USB
* Relier le récepteur à la carte Arduino
* Aller dans (Outils/type de carte) sélectionner (Arduino Uno)
* Téléverser le programme dans la carte Arduino Uno
* Allumer l'émetteur de votre télécommande.
* Aller (outils/Moniteur série) ou taper (Ctrl+Maj+M)

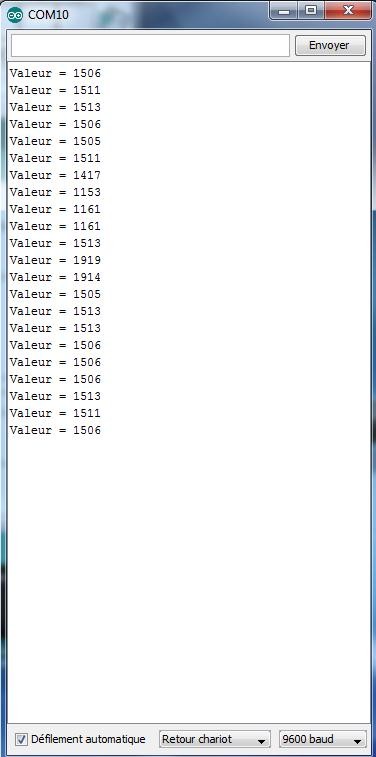

* Le moniteur série s'affiche à l'écran de votre PC.
* Les valeurs du signal apparaissent toutes les secondes.
* Les valeurs affichées varient en fonction de la position du manche de votre radio.
Remarque même si le manche ne bouge pas vous constaterez des petites variations. Pas de panique c'est normal.





PROGRAMME
( à copier/coller dans l'EDI Arduino 1.0.1)





Ce programme presque identique au précèdent nécessite l'ajout d'un bouton poussoir.
Les valeurs ne s'affichent que lorsque nous appuyons sur ce bouton.
PROGRAMME
( à copier/coller dans l'EDI Arduino 1.0.1)
