TORPILLE JUNON

TORPILLE L5. MOD 3
Une réalisation de Guy

Alors elle marche ta torpille Guy ?

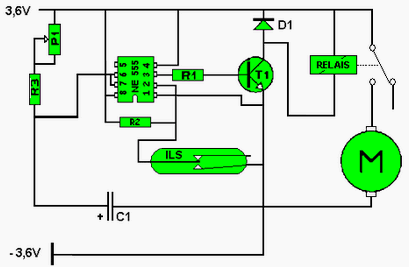

COMPOSANTS

R1 = 1k
R2 = 10k
R3 = 330K
P1= 500K
D1 = 1N4140
C1 = 100 µF
CI = NE555
T1 = 2N 2222
1 Relais SV
1 ILS mini/micro moteur

électronique vue coté relais électronique vue coté NE 555

Ce petit circuit utilise des composants classiques.
L'espace disponible dans la torpille à nécessité un montage sans circuit imprimé. Ce montage en l'air demande du doigté.

électronique vue coté transistor et condensateur

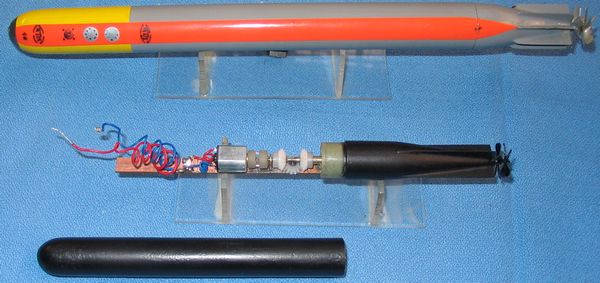

L'utilisation de composants CMS permet de réaliser des torpilles plus petites. La torpille noire est destinée à équiper le CURIE de Guy.

Ici les torpilles qui équipent le U BOOTE de Marcel et dont nous aurons l'occasion de reparler sur ce site.
