Petit variateur à base d'un Attiny 85


Bas de page



Caractéristiques
Vitesse proportionnelle au déplacement du manche.
Moteur mis à l'arrêt en cas de coupure radio.
Isolation entre le circuit récepteur et le circuit de puissance.
Le réglage du neutre peut être effectué grâce au TRIM de la radio.
L'alimentation du circuit ne doit pas dépasser 5V5.
L'alimentation du moteur donne de bons résultats de 4V8 à 12V.




Composants utilisés
ATtiny 85
BUZ 11
Optocoupleur 4N35
Transistor 2N2222
1 diode 1N4001
1 diode 5408 Relais 5v 2RT
Résistance 380Ω
Résistance 220Ω
Résistance 10KΩ

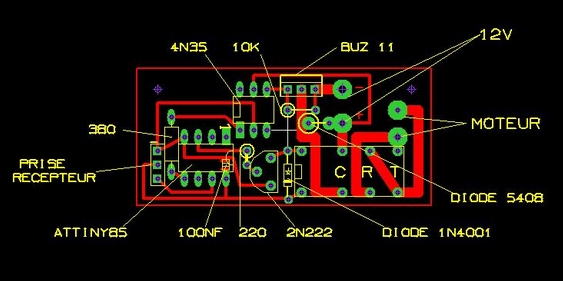

Vous pouvez télécharger le schéma au forma TCI en cliquant ICI
Si vous ne parvenez pas à récupérer correctement ce fichier il suffit de m'en faire la demande et je vous l'enverrai (gracieusement bien entendu) par mail.


PROGRAMME
( à copier/coller dans l'EDI Arduino 1.0.1)
